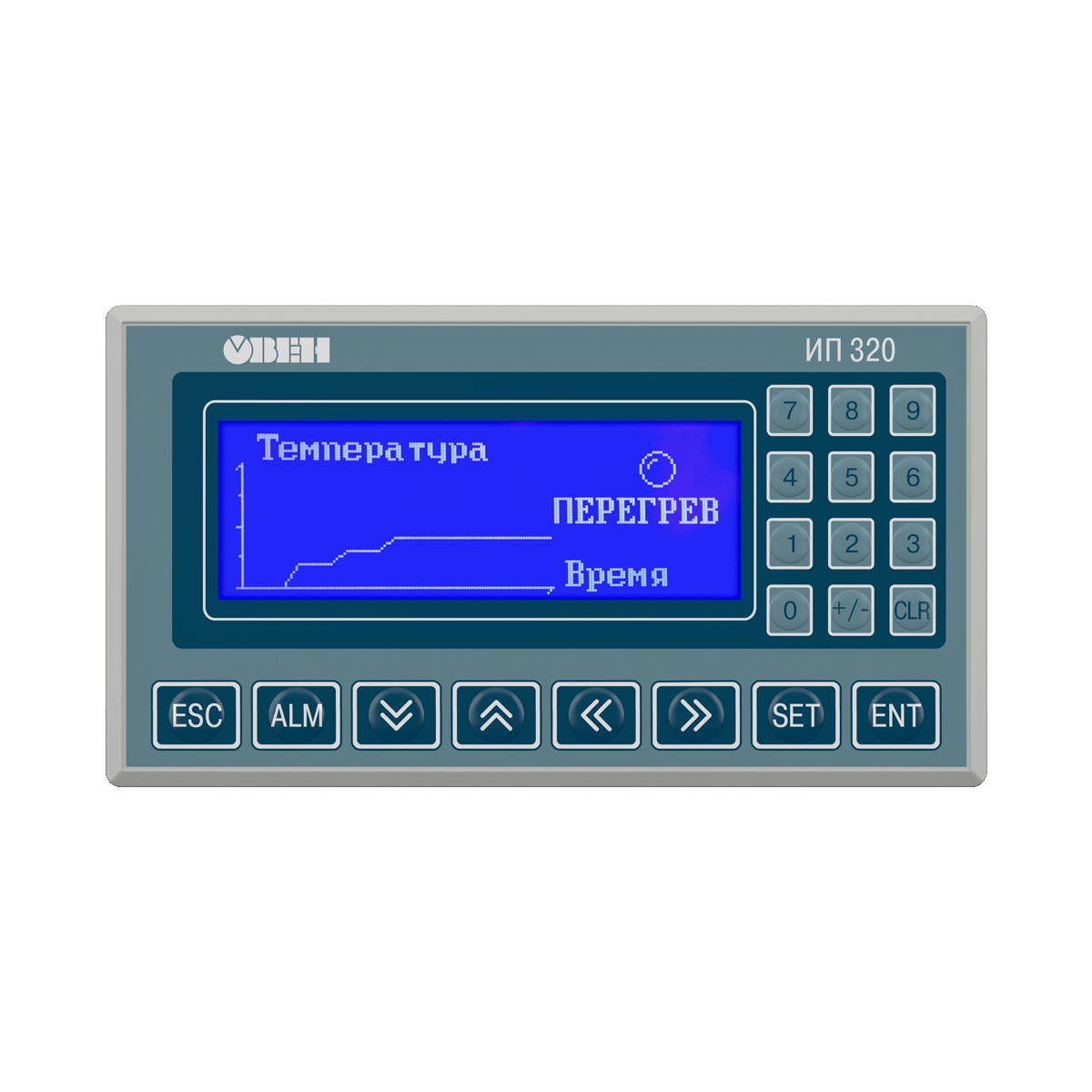

Графическая панель оператора ИП320 для объектов автоматизации с небольшим набором параметров, поддерживает совместную работу с ОВЕН ПЛК, с модулями ОВЕН Mx110, а также приборами и контроллерами других производителей. Выпускается в щитовом корпусе 172×94×30 мм, степень защиты со стороны передней панели IP65.
Основные функции ОВЕН ИП320
- Работа в сети RS-485 и RS-232 в режиме Master, Slave
- Совместимость с контроллерами различных компаний-производителей
- Поддержка универсального протокола Modbus RTU
- Монохромный графический ЖК дисплей с разрешением 192×64 пикселя и с подсветкой
- Чтение и редактирование значений параметров и передача их в сеть
- Защита с помощью пароля от несанкционированного изменения значений параметров и перехода на другой экран
- Напряжение питания – 24 В постоянного тока
- Бесплатная программа «Конфигуратор ИП320»
Пример использования ОВЕН ИП320
| Наименование | Значение |
| Аппаратные характеристики | |
| Память программ, Кб | 128 |
| Максимальное число регистров в программе | 160 |
| Часы реального времени (RTC) | Есть, энергонезависимые1 |
| Звук | Пьезоизлучатель, с возможностью управления из программы |
| Дисплей | |
| Тип дисплея | Графический монохромный ЖК с подсветкой |
| Диагональ, дюймы | 3,7" |
| Разрешение, пиксель | 192 × 64 |
| Размеры дисплея, мм | 100 × 35 |
| Количество кнопок | 20 |
| Интерфейсы | |
| COM-порт | 1 × RS-232/RS-485 (DB9M) - для подключения устройств и загрузки проектов Сигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, B Интерфейсы RS-232 и RS-485 являются аппаратно-независимыми2 Поддерживаемые скорости: 2400, 4800, 9600, 19 200, 38 400, 115 200 бит/c Поддерживаемые протоколы: Modbus RTU (Master/Slave) |
| Питание | |
| Тип питающего напряжения | Постоянное |
| Диапазон питающего напряжения, В | 20...28 |
| Номинальное напряжение питания, В | 24 |
| Потребляемая мощность, не более, Вт | 4 |
| Корпус | |
| Конструктивное исполнение | Для щитового крепления |
| Тип вентиляции | Естественная вентиляция |
| Габаритные размеры (ширина × высота × глубина), мм | (172 × 94 × 30) ± 1 |
| Степень защиты корпуса со стороны лицевой панели | IP65 |
| Общие характеристики | |
| Рабочая температура, °C | 0…50 |
| Рабочая влажность, не более, % | 80 (без конденсации) |
| Масса брутто, не более, кг | 0,5 |
| Прикладное ПО | Конфигуратор ИП320 |
1 Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
2 При обмене запросы панели дублируются по обоим интерфейсам.
