Артикул:
578
Характеристики
Корпус
—
Нержавеющая сталь.
Диапазон измерений
—
0…0,25 МПа; 0…0,4 МПа; 0…0,6 МПа; 0…1 МПа; 0…1,6 МПа; 0…2,5 МПа; 0 ...4 МПа; 0...6 МПа;
Длины штока
—
46; 64 мм.
Номинальный диаметр корпуса
—
80; 100 мм.
Погрешность
—
±2,5 %. Обратный клапан с резьбой G½ (нар) поставляется с прибором.
Все характеристики
3 700 ₽
Нет в наличии
Нашли дешевле?
В корзину
Купить в 1 клик

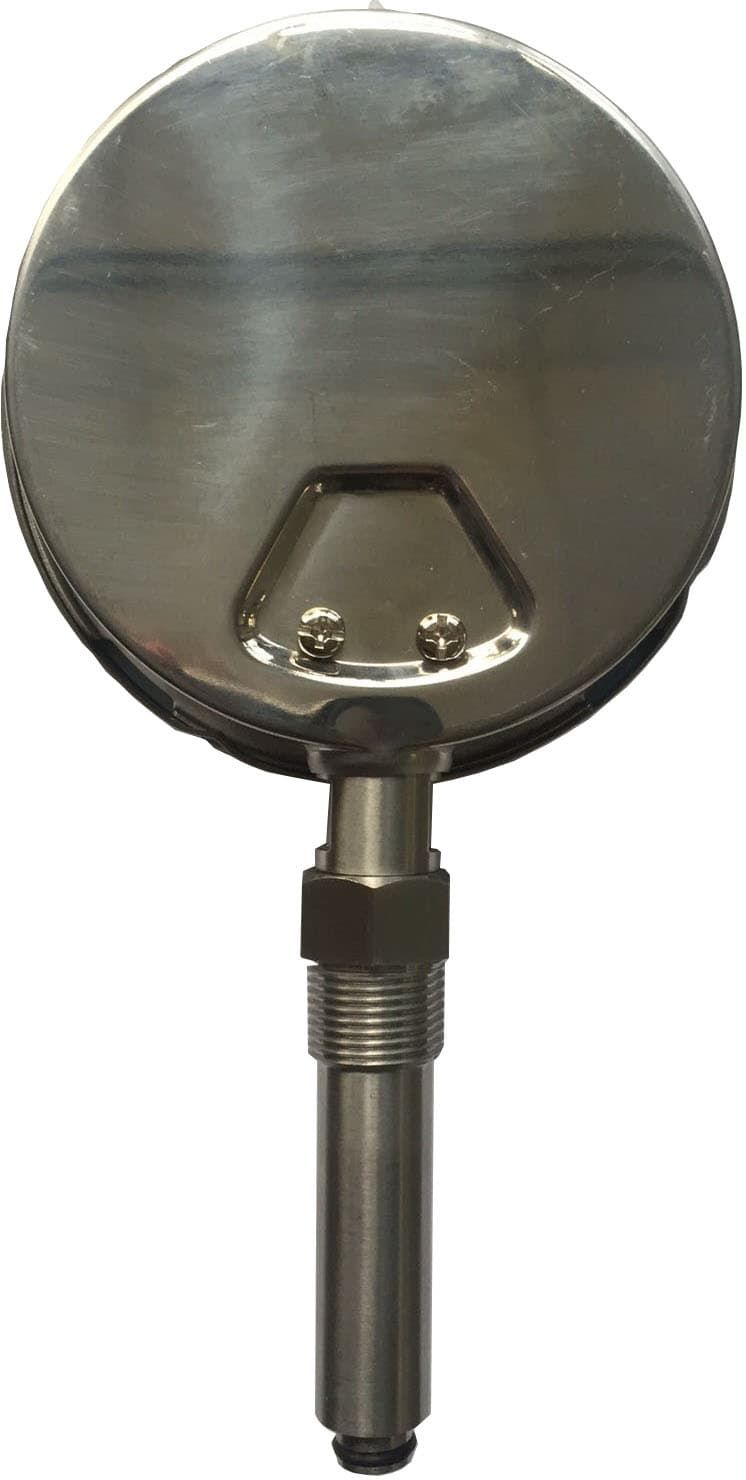

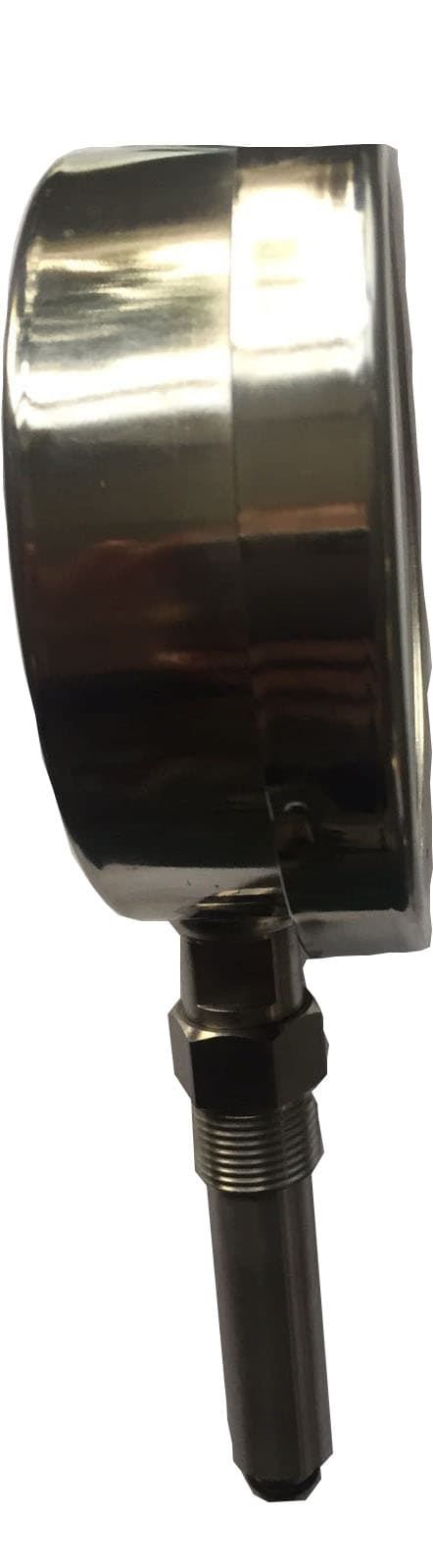

Термоманометр Тип ТМТБ - К – комбинированный прибор, для измерения давления и температуры сред, агрессивных по отношению к медным сплавам и не агрессивных по отношению к нержавеющей стали. Прибор предназначен для визуального контроля основных параметров теплоносителя (давления и температуры) в процессах, там, где обычно применяют отдельно манометр и термометр.
Объединив эти два прибора в одном корпусе, мы получили комбинированный прибор, получивший название «термо- манометр».
Конструктивно термоманометр объединяет 2 прибора: манометр и биметаллический термометр. Наш термомано- метр имеет циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, дру- гая — температуры. Компания «БД» выпускает термоманометры двух типоразмеров: диаметром корпуса 80 и 100 мм. Наши термоманометры могут быть осевыми и радиальными. Все термоманометры комплектуются обратным клапаном. Клапан - это запорное устрой-ство, которое служит с одной стороны для удобства монтажа прибора, с другой стороны выполняет функцию крана, что позволяет демонтировать термоманометр без остановки технологического процесса.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал корпуса: нержавеющая сталь.
Материал штока: нержавеющая сталь.
Варианты присоединения:
радиальное, осевое.
Диаметры корпуса: 80; 100 мм.
Длины штока: 46; 64 мм.
Стандартные диапазоны измерения температуры:
0…+120, 0…+150 °C.
Стандартные диапазоны измерения давления: 0…0,25 МПа; 0…0,4 МПа; 0…0,6 МПа; 0…1 МПа; 0…1,6 МПа; 0…2,5 МПа; 0 ...4 МПа; 0...6 МПа;
Погрешность: ±2,5 %.
Обратный клапан с резьбой G½ (нар) поставляется с прибором.
Область применения:
- водоснабжение,
- теплоснабжение.
- вентиляция
- кондиционирование
- в агрессивных средах.
Технические параметры:
Чувствительный элементы:
биметаллическая спираль, трубка Бурдона.
Температура окружающей среды: -50… +65°C.
Стекло: прозрачный пластик.
Уплотнение: витон.
Циферблат: алюминий.
Стрелки: алюминий.
Диаметры корпуса: 80; 100 мм.
Степень защиты: IP 65.
Варианты присоединения:
радиальное, осевое.
Материал штока: нержавеющая сталь.
Длины штока: 46; 64 мм.
Материал обратного клапана: нержавеющая сталь.
Резьба присоединения прибора:
G½ (нар).
Резьба присоединения обратного клапана:
G½ (вну) x G½ (нар).
Стандартные диапазоны измерения температуры:
0…+120, 0…+150 °C.
Стандартные диапазоны измерения давления: 0…0,25 МПа; 0…0,4 МПа; 0…0,6 МПа; 0…1 МПа; 0…1,6 МПа; 0…2,5 МПа; 0 ...4 МПа; 0...6 МПа.
Максимальная температура измеряемой среды:
0…+160 °C.
Погрешность: 2.5 %.
Максимальное давление на обратном клапане: 60 бар.
Пример оформления заказа:
Тип прибора, марка: ТМТБ-БД.
Диаметр корпуса:
80 мм – 31;
100 мм - 41.
Тип присоединения:
радиальное: Р;
осевое (тыльное): Т.
Длина погружной части:
46 мм - стандарт, в коде заказа не указывается;
64 мм - 2.
Диапазон измерения температуры:
0…+120, 0…+150 °C.
Диапазон измерения давления:
0…0,25 МПа; 0…0,4 МПа; 0…0,6 МПа;
0…1 МПа; 0…1,6 МПа; 0…2,5 МПа; 0 ...4 МПа; 0...6 МПа
Резьба присоединения: G½ (нар).
Погрешность: 2.5 %.
Примеры:
ТМТБ-БД-31Р(0-120)(0-0,25МРа)G½.2,5
ТМТБ-БД-31Т(0-120)(0-0,4МРа)G½.2,5
ТМТБ-БД-41Р(0-120)(0-0,6МРа)G½.2,5
ТМТБ-БД-41Т(0-120)(0-1,6МРа)G½.2,5
ТМТБ-БД-31Р-2(0-120)(0-1МРа)G½.2,5
Допустимые температуры:: Стандартные диапазоны измерения температуры:
0…+120, 0…+150 °C.
Объединив эти два прибора в одном корпусе, мы получили комбинированный прибор, получивший название «термо- манометр».
Конструктивно термоманометр объединяет 2 прибора: манометр и биметаллический термометр. Наш термомано- метр имеет циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, дру- гая — температуры. Компания «БД» выпускает термоманометры двух типоразмеров: диаметром корпуса 80 и 100 мм. Наши термоманометры могут быть осевыми и радиальными. Все термоманометры комплектуются обратным клапаном. Клапан - это запорное устрой-ство, которое служит с одной стороны для удобства монтажа прибора, с другой стороны выполняет функцию крана, что позволяет демонтировать термоманометр без остановки технологического процесса.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал корпуса: нержавеющая сталь.
Материал штока: нержавеющая сталь.
Варианты присоединения:
радиальное, осевое.
Диаметры корпуса: 80; 100 мм.
Длины штока: 46; 64 мм.
Стандартные диапазоны измерения температуры:
0…+120, 0…+150 °C.
Стандартные диапазоны измерения давления: 0…0,25 МПа; 0…0,4 МПа; 0…0,6 МПа; 0…1 МПа; 0…1,6 МПа; 0…2,5 МПа; 0 ...4 МПа; 0...6 МПа;
Погрешность: ±2,5 %.
Обратный клапан с резьбой G½ (нар) поставляется с прибором.
Область применения:
- водоснабжение,
- теплоснабжение.
- вентиляция
- кондиционирование
- в агрессивных средах.
Технические параметры:
Чувствительный элементы:
биметаллическая спираль, трубка Бурдона.
Температура окружающей среды: -50… +65°C.
Стекло: прозрачный пластик.
Уплотнение: витон.
Циферблат: алюминий.
Стрелки: алюминий.
Диаметры корпуса: 80; 100 мм.
Степень защиты: IP 65.
Варианты присоединения:
радиальное, осевое.
Материал штока: нержавеющая сталь.
Длины штока: 46; 64 мм.
Материал обратного клапана: нержавеющая сталь.
Резьба присоединения прибора:
G½ (нар).
Резьба присоединения обратного клапана:
G½ (вну) x G½ (нар).
Стандартные диапазоны измерения температуры:
0…+120, 0…+150 °C.
Стандартные диапазоны измерения давления: 0…0,25 МПа; 0…0,4 МПа; 0…0,6 МПа; 0…1 МПа; 0…1,6 МПа; 0…2,5 МПа; 0 ...4 МПа; 0...6 МПа.
Максимальная температура измеряемой среды:
0…+160 °C.
Погрешность: 2.5 %.
Максимальное давление на обратном клапане: 60 бар.
Пример оформления заказа:
Тип прибора, марка: ТМТБ-БД.
Диаметр корпуса:
80 мм – 31;
100 мм - 41.
Тип присоединения:
радиальное: Р;
осевое (тыльное): Т.
Длина погружной части:
46 мм - стандарт, в коде заказа не указывается;
64 мм - 2.
Диапазон измерения температуры:
0…+120, 0…+150 °C.
Диапазон измерения давления:
0…0,25 МПа; 0…0,4 МПа; 0…0,6 МПа;
0…1 МПа; 0…1,6 МПа; 0…2,5 МПа; 0 ...4 МПа; 0...6 МПа
Резьба присоединения: G½ (нар).
Погрешность: 2.5 %.
Примеры:
ТМТБ-БД-31Р(0-120)(0-0,25МРа)G½.2,5
ТМТБ-БД-31Т(0-120)(0-0,4МРа)G½.2,5
ТМТБ-БД-41Р(0-120)(0-0,6МРа)G½.2,5
ТМТБ-БД-41Т(0-120)(0-1,6МРа)G½.2,5
ТМТБ-БД-31Р-2(0-120)(0-1МРа)G½.2,5
Допустимые температуры:: Стандартные диапазоны измерения температуры:
0…+120, 0…+150 °C.
Документы
pwctseciro7yizpbag3gj6guyz3rhnz0
174,3 кб
|
Корпус
|
Нержавеющая сталь. |
|
Диапазон измерений
|
0…0,25 МПа; 0…0,4 МПа; 0…0,6 МПа; 0…1 МПа; 0…1,6 МПа; 0…2,5 МПа; 0 ...4 МПа; 0...6 МПа; |
|
Длины штока
|
46; 64 мм. |
|
Номинальный диаметр корпуса
|
80; 100 мм. |
|
Погрешность
|
±2,5 %. Обратный клапан с резьбой G½ (нар) поставляется с прибором. |
|
Расположение штуцера
|
Радиальное, осевое. |
|
Штуцер
|
Нержавеющая сталь. |
