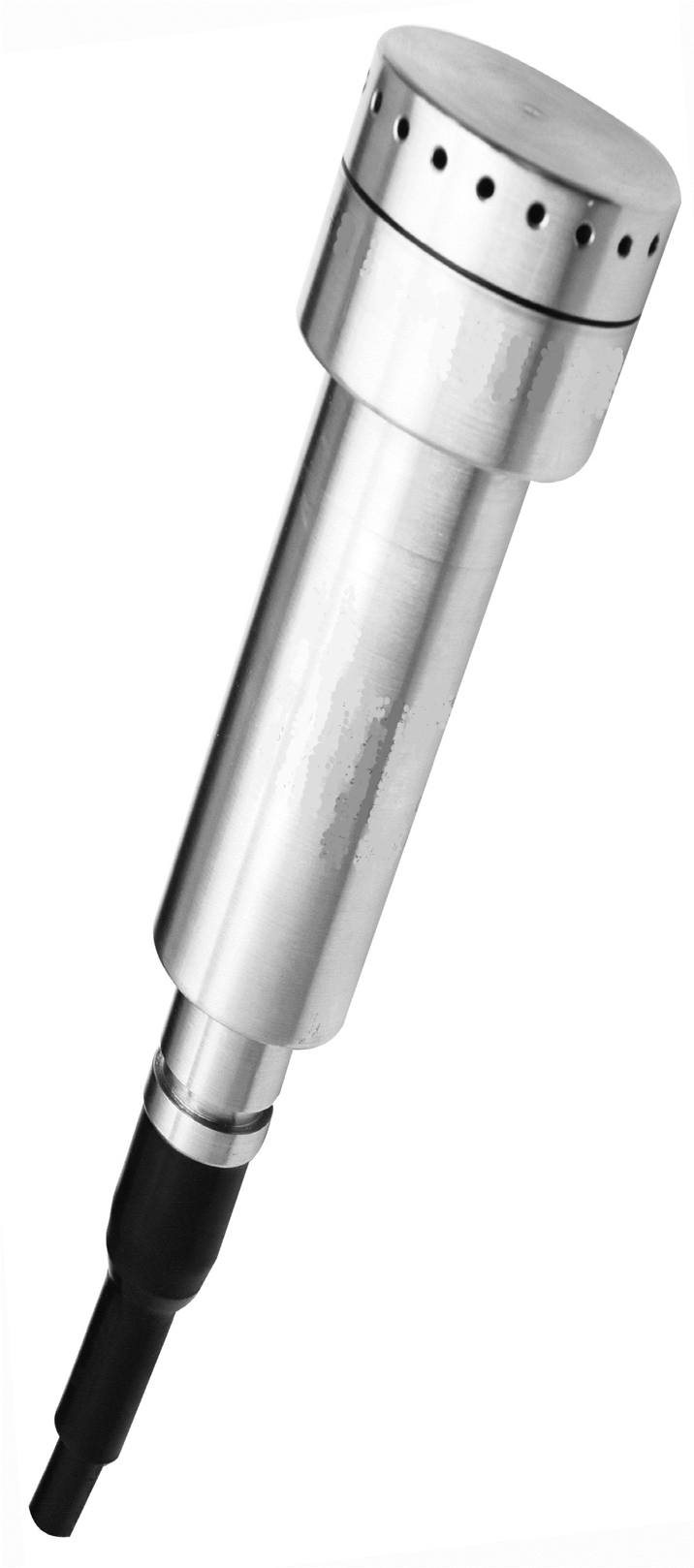

Погружной датчик (преобразователь) уровня бд пд-у 546

Погружной датчик (преобразователь) уровня БД ПД-У предназначен для непрерывного измерения уровня жидкостей и производится в четырех модификациях. БД ПД-У мод.1 и БД ПД-У мод.3 наиболее часто используются в системах очистки сточных вод и в системах водоснабжения. БД ПД-У мод.4 применяются для мониторинга в процессах смешивания различных сред. БД ПД-У мод.2 предназначен для измерения уровня в глубоких скважинах. Погружные датчики уровня БД ПД-У отличаются высокой точностью, прочной и надежной конструкцией для тяжелых условий эксплуатации, долговременной стабильностью характеристик, имеют компенсацию температурной погрешности, продолжительный срок службы, а также стойки к истиранию, маслам, кислотам и щелочам. Преобразователи БД ПД-У широко используются в очистке сточных вод, в водоснабжении, в мониторинге подземных, грунтовых и поверхностных вод, а также для измерения уровня жидкости в скважинах, колодцах, открытых водоемах, открытых резервуарах.

Тип давления: избыточное, абсолютное.
Диапазоны измерения: 0…25 бар, х10,0 м вод. ст.
Основная погрешность: 1,0%, 0,5% или 0,25% от диапазона измерения
Резьба присоединения: G1/4, скрытого типа
Применение: общепромышленное.
Измеряемые среды: вода, топливо и другие жидкости, нейтральные к материалам датчика давления, имеющим контакт с измеряемой средой.
Дополнительные характеристики и возможности: -Для компенсации изменения атмосферного давленияпредусмотрен капилляр, проходящий по всей длине кабеля.
-Долговременная стабильность показаний, калибровоч-ных характеристик.
-Высокий показатель температурной компенсации.
-Дополнительная высокая защита от короткого замыка-ния, перепада напряжения и неправильного подключе- ния.
-Надежная и прочная конструкция.
-Специальная конструкция с торцевой мембраной
-Длительный срок службы.
Выходные сигналы: 4…20 mA, 2-х пров.; 0…20 mA, 3-х пров.; 0/1…5 V, 3-х пров.; 0…10 V, 3-х пров. и другие по запросу
Чувствительный элемент: кремниевый тензорезистивный
Температура измеряемой среды: -40…+85оС; по запросу -40…+125оС;
Технические параметры:
Стандартные диапазоны измерения давления:
Единицы измерения: м вод. ст., бар – стандарт; другие по запросу.
0…1,0; 0…4; 0…16; 0…1,6; 0…6; 0…25;0…2,5; 0…10; другие по запросу.Максимальная перегрузка: 1,5 х НД (номинальное давление).Основная погрешность (нелинейность, гистерезис, вопроизводимость): 1,0%, 0,5% или 0,25% от диапазона измерения Напряжение: 12…30 V DC Сопротивление нагрузки: токовый выход: 2-х проводное: Rmax=[(Ub-10)/0.02] Ом;3-х проводное: Rmax=500 Ом;вольтовый выход: Rmax>100 кОм
Долговременная стабильность: ≤± 0.1% диапазона измерения/год.
Время отклика: ≤ 10 мс.
Допускаемая приведенная погрешность по темпера- туре: ± 0.75 % диапазона измерения;
± 0.07 диапазона измерения / 10 К.
Диапазон температурной компенсации: -10 … 70 ºC.
Сопротивление изоляции: >100 Мом&50В
Защита от короткого замыкания: постоянно.
Обрыв соединения: датчик не повреждается, но прекращает работать. Электрическое присоединение: кабель с капилляром для компенсации атмосферного давления.Пятиуровневая защита, исполнение IP68
Исполнение: IP 68.
Материал оболочки кабеля: PVC (поливинилхлоридная), PUR (полиуретановая), FEP (фторопластовая). Материал корпуса: нержавеющая сталь. Материал уплотенения: витон.
Материал мембраны: нержавеющая сталь. Потребление тока: макс. 25 мА.
Вес: 200 гр.
Установочное положение: любое. Срок службы: > 100x106 циклов нагружения. Средний срок службы: 12 лет
Температура окружающей среды: -40…65 ºC.
Температура хранения: -40…65ºC.
Температура измеряемой среды: -40 … +85 º
Габаритные и присоединительные размеры:
Электрическая схема подкдючения:
Пример оформления заказа:
Тип прибора, марка: БД ПД-У
Измеряемое давление: избыточное – И.
Диапазон измерения: 0…3.
Единицы измерения: м водн. ст.
Погрешность: 0.5 %
Выходной сигнал: 4…20 mA; 2-х проводн.
Электрическое присоединение: PVC поливинилхлоридный кабель.Длина кабеля: 20м.БД ПД-У, 1, И, (0...3 м. водн. ст), 0.5, 4...20 мА, PVC 20м
Электрическая схема подкдючения:
Модификация: 1

Измеряемая среда: Вода, топливо и другие жидкости, нейтральные к материалам датчика давления, имеющим контакт с измеряемой средой.
Дополнительные характеристики и возможности: -Для компенсации изменения атмосферного давленияпредусмотрен капилляр, проходящий по всей длине кабеля.
-Долговременная стабильность показаний, калибровоч-ных характеристик.
-Высокий показатель температурной компенсации.
-Дополнительная высокая защита от короткого замыка-ния, перепада напряжения и неправильного подключе- ния.
-Надежная и прочная конструкция.
-Специальная конструкция с торцевой мембраной
-Длительный срок службы.

Допустимые температуры:: Температура окружающей среды: -40…65 ºC.
Температура хранения: -40…65ºC.
Температура измеряемой среды: -40 … +85 º; по запросу -40…+125ºС.
Диапазон температурной компенсации: -10 … 70 ºC.
